Thiết bị giám sát biến tần SCT024TS
450.000 ₫
SCT024TS của YHDC là cảm biến đo dòng kiểu lõi chia, cho phép kẹp trực tiếp lên dây dẫn để theo dõi dòng AC mà không cần ngắt mạch. Với đầu ra điện áp chuẩn 0.333 V AC, vật liệu lõi thép silic nhiều lớp, khả năng cách điện 3.5 kV và tiêu chuẩn GB20840-2014, sản phẩm đảm bảo độ bền, độ chính xác và an toàn cao trong vận hành.
Miễn phí vận chuyển cho giá trị đơn hàng từ 499.000đ
Tư vấn mua hàng tận tâm 24/7. Hotline: 0902418696
Sản phẩm 100% chính hãng
Thiết bị giám sát biến tần SCT024TS – Giải pháp đo dòng AC an toàn và tiện lợi

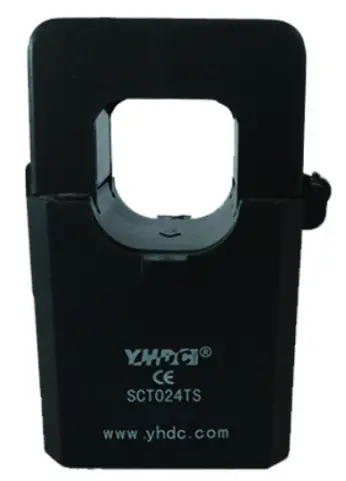

Thiết bị giám sát SCT024TS là một biến dòng kiểu mở (split-core current transformer) do hãng YHDC sản xuất, dùng để đo dòng điện xoay chiều (AC) trong các hệ thống như giám sát động cơ, chiếu sáng, máy nén khí, hệ thống năng lượng mặt trời,… Thiết kế dạng “cặp kẹp” (clamp-on) giúp lắp đặt thuận tiện mà không cần cắt đường dây chính, phù hợp với các ứng dụng bảo trì hoặc retro-fit.
Biến dòng lõi chia SCT024TS là một lựa chọn chuyên nghiệp và linh hoạt cho đo lường dòng AC trong các hệ thống công nghiệp hoặc giám sát năng lượng. Với thương hiệu YHDC uy tín, đa dạng phiên bản và đặc tính lắp đặt thuận tiện, sản phẩm rất thích hợp cho các ứng dụng cần đo dòng lớn, hiệu suất đáng tin và dễ vận hành.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Model | SCT024TS |
| Loại cảm biến | Biến dòng lõi chia – kiểu kẹp, dễ lắp đặt mà không cần ngắt dây điện |
| Kiểu đầu ra | SCT024TS: 0.333 V AC (có điện trở lấy mẫu tích hợp) |
| Dòng điện định danh | 50 A / 100 A / 200 A / 300 A / 400 A AC (tùy model) |
| Dải đo | 20 % ~ 120 % Iₙ |
| Độ chính xác | ± 1 % |
| Độ tuyến tính | ≤ 1 % |
| Tần số làm việc | 50 Hz ~ 60 Hz |
| Điện áp làm việc tối đa | ≤ 660 V AC |
| Độ bền điện môi | 3.5 kV AC / 50 Hz / 1 phút |
| Vật liệu lõi | Thép silic |
| Kiểu đấu dây ra | Đầu cos bấm |
| Cách lắp đặt | Treo hoặc kẹp quanh dây dẫn chính |
| Kích thước khe kẹp | 24 mm × 30 mm (đủ cho dây hoặc thanh cái nhỏ) |
| Kích thước tổng thể | 53 mm × 41.4 mm × 34.2 mm |

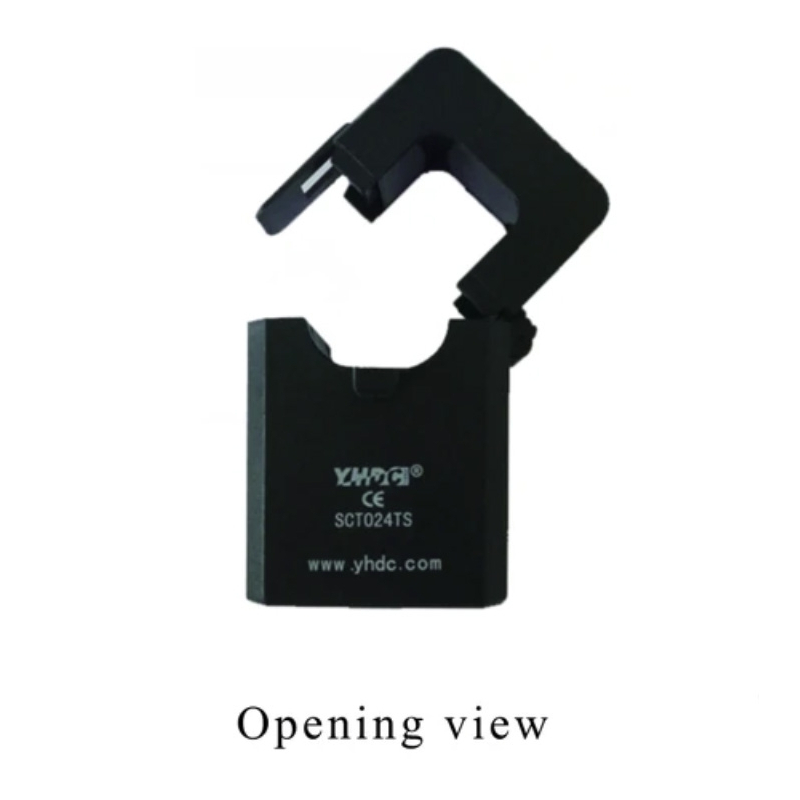

| Góc mở kẹp | Khoảng 150° |
| Nhiệt độ làm việc | –25 °C ~ +60 °C |
| Nhiệt độ lưu trữ | –30 °C ~ +90 °C |
| Trọng lượng | ~ 204 g |
| Vật liệu vỏ | Nhựa ABS chống cháy, cách điện tốt |
| Tiêu chuẩn an toàn | GB20840-2014 (tương đương IEC 60044-1 / EN 61869-2) |
| Cấp độ bảo vệ | IP00 – chỉ sử dụng trong môi trường khô ráo, trong tủ điện |
| Ứng dụng | Giám sát dòng điện AC trong tủ điện, máy nén khí, động cơ, chiếu sáng, hệ thống biến tần hoặc điện mặt trời |
Ưu điểm nổi bật
-
Lắp đặt nhanh gọn: Thiết kế lõi chia (split-core) cho phép kẹp quanh dây dẫn chính mà không cần tháo rời đường dây, giúp bảo trì hoặc đo bổ sung dễ dàng.
-
Đa dạng lựa chọn đầu vào/đầu ra: Dải từ 50 A tới ~400 A, và đầu ra có nhiều tùy chọn, giúp linh hoạt thích ứng với nhiều loại tải và mục đích đo.
-
Độ chính xác ổn định: Với độ chính xác khoảng 1–2 %, phù hợp với ứng dụng giám sát năng lượng, đo tải động cơ, ánh sáng, HVAC.
-
Chất liệu tốt và cách điện cao: Lõi silic, cách điện lên tới 3.5 kV, đảm bảo an toàn trong môi trường điện công nghiệp.
-
Khả năng ứng dụng rộng: Phù hợp cho hệ thống giám sát năng lượng, UPS, máy nén, động cơ lớn, hệ thống điện mặt trời, tủ điện công nghiệp.
Ứng dụng
-
Giám sát dòng tải động cơ lớn, máy bơm, máy nén khí.
-
Hệ thống đo & giám sát năng lượng nhà máy, tòa nhà.
-
Hệ thống inverter/biến tần – bạn có thể dùng để đo tải đầu vào hoặc đầu ra inverter, kết nối với thiết bị giám sát.
-
Tủ điện phân phối – do lắp đặt dễ dàng, có thể dùng retrofit cho các tủ hiện hữu mà không cần cắt mạch.
-
Hệ thống năng lượng mặt trời (solar) – đo dòng DC/AC (nếu phiên bản phù hợp) hoặc AC tải phụ.
Lưu ý khi lựa chọn & lắp đặt
-
Xác định dải dòng tải thực tế của bạn: ví dụ nếu tải tối đa là 180 A, bạn nên chọn phiên bản có đầu vào ≥ 200 A để có biên độ an toàn.
-
Xác định loại đầu ra mà thiết bị đo/giám sát bạn đang dùng hỗ trợ (ví dụ 5 A secondary, hoặc điện áp 0.333 V/1 V). Vì SCT024TS có nhiều phiên bản đầu ra.
-
Chú ý hướng dây chính qua lõi – nhiều CT có mũi tên thể hiện chiều dòng cần đo. Nếu lắp ngược chiều có thể dẫn tới đọc sai.
-
Đảm bảo không được ngắn mạch đầu ra secondary nếu là loại điện áp đầu ra. (Tài liệu nhắc: “Voltage output type: not allowed secondary short circuit”)
-
Kiểm tra kích thước và khoảng mở (aperture) để đảm bảo dây dẫn hoặc thanh cái có thể đi qua lõi kẹp. Thông số chi tiết hình học nên xem bản vẽ kích thước riêng.
-
Tuân thủ nhiệt độ môi trường và cách điện – nếu môi trường nóng > +60°C hoặc nhiều bụi/áp dụng ngoài nhà máy, cân nhắc thêm điều kiện làm việc.
